老朽化した構造物の状態・状況にあった工法や製品で補修・補強を行います。

  • カーボノン
    カーボノン
    表面含浸工用コスト縮減・生産性向上型ケイ酸塩系コンクリート改質劣化防止剤
  • ミラクルプロテクト(MP)工法
    MP工法(Miracle Protect工法)
    老朽化したコンクリート構造物の劣化進行をポリマーセメント(無機材料)で防ぐ表面被覆工法
  • のリフレッシュ工法
    のリフレッシュ工法
    産業廃棄物の発生を抑制した既設のり面構造物(吹付モルタル)の補修・補強技術
  • ニューレスプ工法
    ニューレスプ工法
    既設モルタル・コンクリート吹付を撤去せずに老朽化吹付法面を補強可能な工法
  • セットフォーム工法
    セットフォーム工法
    コンクリート構造物の背面に発生した空隙に硬質発泡ウレタンを充填する裏込注入工法

カーボノン(ケイ酸塩系含浸材)

劣化コンクリートの補修材料

只今工事中につき、ご迷惑をお掛けしております。
近日公開予定!!

MP工法(Miracle Protect工法)(無機系材料を用いたコンクリート表面被覆工法)

MP工法はエポキシ混入ポリマーセメントを使用したコンクリート無機系表面被覆工法です。劣化したモルタル吹付工や吹付法枠工はもちろんあらゆるコンクリート構造物の劣化対策として御使用いただけます。施工は塗料吹付用ポンプやエアレスまた、はけ、ローラーでの施工も可能です。


  • モルタル吹付工に施工した事例

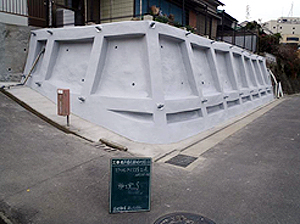

  • 吹付法枠工に施工した事例

施工手順

高圧洗浄(1) → クラック補修、背面空洞部の充填 → 高圧洗浄(2) → MPボンド → MPコート → MPガード(色は自由に選択可)

MP工法の構造

  • 吹付概要図
  • 吹付断面図

特徴

  • 施工機械は小型であり、モルタル吹付工のような施工ヤードを必要としない。
  • モルタル表面に強固な皮膜を形成し、表面を強化します。(MPコート)
  • MPコートは付着性能(2.0N/mm2以上)、耐アルカリ性、中性化抑制、耐久性に優れ、モルタル表面を長期間保護します。
  • 一度施工すれば、特殊な場合を除き長期にわたりメンテナンスフリーです。
  • MPガードにより着色が可能で、耐酸性、耐水性が向上します。
  • 材料荷姿は16kg~20kg/缶入りで、運搬や取り扱いが容易です。

荷姿

  • MPボンド

    16kg/缶(0.2kg/m2
  • MPコート

    20kg/缶(2kg/m2
  • MPガード

    16k/缶(0.35kg/m2

また、アルカリ回復と鉄筋防錆に効果を発揮する【亜硝酸カルシウム系改質剤】や塩害対策に用いられる【シラン系】や中性化防止に用いられる【ケイ酸塩系】の含浸材も取り揃えておりますので御用命願います。

のリフレッシュ工法(老朽化吹付法面対策)

のり面を保護する方法として、モルタル吹付工が多く用いられてきました。その表面が長年の風雨 にさらされることによって痛んでひび割れたり、はがれ落ちたりしています。
これまでは、劣化したモルタルを取り除き、新しく作り替えていました。
のリフレッシュ工法は、古くなったモルタルを取り壊す(捨てる)ことなく、のり面の補修や 補強ができます。

特徴

  • 古くなったモルタル吹付け面の補強や景観の向上を目的とした増厚工
    (イメージ:のり面をお化粧し直します。)
  • 地盤とモルタル吹付け背面の密着性を高めることを目的とした空隙充填工
    (イメージ:地盤と古くなったモルタル吹付との隙間を埋めます。)
  • 地盤の強化を目的とした地盤注入工
    (イメージ:弱くなった地盤を固くなる薬で強化します。)

ダウンロード

3工種の効果によるのり面安定

  • 【工法イメージ図】
    3工種の効果によるのり面安定

タイプ選定フロー

  • タイプ選定フロー

タイプ1

増厚工と既設モルタル吹付けを一体化することを目的としたカップルボルトを斜面に配置し、繊維混入モルタルで増厚することで、老朽化したモルタル吹付け面を強化補修します。

タイプ1

タイプ2

増厚工と既設モルタル吹付けを一体化することを目的としたカップルボルトを斜面に配置し、繊維混入モルタルで増厚することで、老朽化したモルタル吹付け面を強化補修します。
背面空隙にはセメント系固化剤を充填し、既設モルタルと背面地盤の密着性を回復させます。

タイプ2

タイプ3

老朽化したモルタル吹付けのり面を、新たに補修(増厚工)して機能の回復を図ります。背面の脆弱化した地山については、補強材と注入管の機能を兼ねるグラウチングボルトを設置し、セメント系グラウトを実施することにより地盤を強化します。

タイプ3

タイプ4

背面の脆弱化した地山に対して、削孔後孔壁が自立しない場合はグラウチングボルトに替えて自穿孔グラウチングボルトを設置します。

タイプ4

タイプ5

タイプ5

ニューレスプ工法

ニューレスプ工法は、既設吹付コンクリートを撤去することなく老朽モルタル吹付け面の補強を目 的とした増厚吹付工と、地盤と既設モルタル背面の空隙充填工により、法面を安定させる工法 です。既設モルタル取壊しが無いため施工性・経済性で良好です。

  • 概要図
    概要図
  • 繊維
    繊 維

施工手順

①高圧洗浄
②ラス張り工(勾配1:0.3以上のみ)
③アンカーボルト工
④せん断ボルト工
⑤水抜きパイプ設置工
⑥モルタル増吹付工
⑦空隙充填工

  • 施工前
    施工前
  • アンカーボルト工									工
    アンカーボルト工
  • せん断ボルト工
    せん断ボルト工
  • モルタル増吹付工
    モルタル増吹付工
  • 空隙充填工
    空隙充填工
  • 完成
    完 成

ダウンロード

セットフォーム工法(硬質発泡ウレタン裏込注入工法)

セットフォーム工法は、トンネルの覆工コンクリート背面に発生した空隙箇所に硬質発泡ウレタンを充填する裏込注入工法です。また、コンクリート擁壁背面・吹付法面背面にも適用可能です。
従来のセメント系裏込注入材に比べて、施工性が良好です。

  • pic1
  • pic2

特長

  • セットフォームは2液を混合すると約60秒で硬化完了する急速発泡硬化型です。
  • 混合後約12秒で発砲開始するため逸走が少なく、空洞を完全に充填できます。
  • 約30分でほぼ最終強度に達するため、直ちにトンネル等構造物の供用が可能です。
  • 水中でも発泡硬化し、止水性にも優れており、湧水箇所での施工が可能です。
    (分析結果や多くの実績から水質汚染を起こさず安全性が確認されています。)
  • 硬化物密度が低く、覆工コンクリート面に作用する荷重が小さいため、構造物への荷重負荷を与えません。

  • 注入機
    注入機
  • 使用材料(2液)
    使用材料(2液)
  • 発泡状況
    発泡状況
